induktivni predajnik
neznam kako se taj uređaj zapravo zove ali radi se o ovome:
http://www.elektronika.ba/forum/viewtopic.php?f=11&t=4823
mogli bi i mi obdje da nastavimo raspravu o tome...
http://www.elektronika.ba/forum/viewtopic.php?f=11&t=4823
mogli bi i mi obdje da nastavimo raspravu o tome...
mataya- Broj poruka : 68
Datum upisa : 13.11.2008
Godina : 31
Lokacija : Hrvatska,Varazdin
Re: induktivni predajnik
Ispravi me ako nesto nisam shvatio:
Audio signal se, preko torusnog transformatora impedanse, vodi na zicanu petlju, jedan navojak duzine priblizno metar.
Unutar tog navojka se stvara dovoljno jako polje da je moguce uneti kalem sa prikljucenom slusalicom i dobiti zvuk.
correct?
https://i.servimg.com/u/f76/13/16/67/90/indukt10.jpg
Audio signal se, preko torusnog transformatora impedanse, vodi na zicanu petlju, jedan navojak duzine priblizno metar.
Unutar tog navojka se stvara dovoljno jako polje da je moguce uneti kalem sa prikljucenom slusalicom i dobiti zvuk.
correct?
https://i.servimg.com/u/f76/13/16/67/90/indukt10.jpg
Re: induktivni predajnik
da tako sam ja napravio i radi ali to dosta slabo.
i signal treba dovoditi preko kondenzatora
i signal treba dovoditi preko kondenzatora
mataya- Broj poruka : 68
Datum upisa : 13.11.2008
Godina : 31
Lokacija : Hrvatska,Varazdin
poboljsanja
S obzirom na slabu spregu izmedju slusalice (sekundara) i onog jednog navojka (primara) potrebno je koristiti slusalicu sa visokom impedansom, kristalnu, sto osetljiviju.
Za pobudu ovakve slusalice potrebno je namotati bar stotinak namotaja nekakve tanke zice na feritnom ili cak gvozdenom jezgru. Na pamet mi pada kalem iz rucnih kvarcnih satova, onaj sto pokrece kotvu kada ga pobudi signal.
Umesto jednog, predajnog navojka bolje je napraviti nekoliko navojaka: umesto jednozilnog moze se upotrebiti visezilni kabl, presecen na jednom mestu. U toj presecnoj tacki treba vezati kraj jedne zice za pocetak druge, i tako redom. Preostale slobodne krajeve vezati na izvor signala. Obican UTP kabl je lako dobavljiv i garantuje 6 ili 8 navojaka (zavisi od vrste). Ukoliko se ovako oformi predajna petlja, ni torus vise nije potreban.
Za pobudu ovakve slusalice potrebno je namotati bar stotinak namotaja nekakve tanke zice na feritnom ili cak gvozdenom jezgru. Na pamet mi pada kalem iz rucnih kvarcnih satova, onaj sto pokrece kotvu kada ga pobudi signal.
Umesto jednog, predajnog navojka bolje je napraviti nekoliko navojaka: umesto jednozilnog moze se upotrebiti visezilni kabl, presecen na jednom mestu. U toj presecnoj tacki treba vezati kraj jedne zice za pocetak druge, i tako redom. Preostale slobodne krajeve vezati na izvor signala. Obican UTP kabl je lako dobavljiv i garantuje 6 ili 8 navojaka (zavisi od vrste). Ukoliko se ovako oformi predajna petlja, ni torus vise nije potreban.
hari poter- Broj poruka : 59
Datum upisa : 21.10.2008
Lokacija : Beograd
Re: induktivni predajnik
dali mi netko moze poblize obijasniti ovajz zadnji odgovor, tocnije to sa utp kablom i kako bi to izgledalo?
scooter freek- Broj poruka : 14
Datum upisa : 02.01.2009
Re: induktivni predajnik
http://sistemac.carnet.hr/system/files/UTP_cable.jpg
to je jedana od vrsta UTP kabela samo sto je ovaj prerezan...
sad sve ove vodice koji su u tom kablu spojis u seriju...
znaci ide cjeli kabel u krug krajeve vodova spojis na nacin:
spojis bjeli kabel, s druge strane kraj bjelog spojis na crni, zatim opet na ovoj prvoj strani crni spojis na npr. crveni, na drugoj strani
crveni spojis na zeleni i tako se vrtis u krug...
nadam se da ti je jasno sad malo sam ga puno spetljao ali...
dobrodosao na OVAJ forum
to je jedana od vrsta UTP kabela samo sto je ovaj prerezan...
sad sve ove vodice koji su u tom kablu spojis u seriju...
znaci ide cjeli kabel u krug krajeve vodova spojis na nacin:
spojis bjeli kabel, s druge strane kraj bjelog spojis na crni, zatim opet na ovoj prvoj strani crni spojis na npr. crveni, na drugoj strani
crveni spojis na zeleni i tako se vrtis u krug...
nadam se da ti je jasno sad malo sam ga puno spetljao ali...
dobrodosao na OVAJ forum
mataya- Broj poruka : 68
Datum upisa : 13.11.2008
Godina : 31
Lokacija : Hrvatska,Varazdin
Re: induktivni predajnik
i to bi se moglo spoiti kao antena ili?
scooter freek- Broj poruka : 14
Datum upisa : 02.01.2009
Re: induktivni predajnik
tako covjek kaze...
kad malo razmislis ima smisla
inace utp kabel ti je onaj sto se spaja na mreznu karticu
samo malo je deblji pa bi bilo cudno za vidjet oko vrata ali nije bitno
kad malo razmislis ima smisla
inace utp kabel ti je onaj sto se spaja na mreznu karticu
samo malo je deblji pa bi bilo cudno za vidjet oko vrata ali nije bitno
mataya- Broj poruka : 68
Datum upisa : 13.11.2008
Godina : 31
Lokacija : Hrvatska,Varazdin
Re: induktivni predajnik
vrijedilo bi pokusati
ajd pozabaviti cu se s time pa cu vidjeti dali ima smisla
ajd pozabaviti cu se s time pa cu vidjeti dali ima smisla
scooter freek- Broj poruka : 14
Datum upisa : 02.01.2009
Re: induktivni predajnik
ako bi tako spajao mozda bi i bez torusa radilo bolje.
mataya- Broj poruka : 68
Datum upisa : 13.11.2008
Godina : 31
Lokacija : Hrvatska,Varazdin
Re: induktivni predajnik
pokusao sam to sa utp kablom i nije radilo kako treba, jos je gore od torusa
pa sam pokusao isto kao antenu staviti taj utp kabel seriski spojen unutar sebe i isto nista
pa sam pokusao isto kao antenu staviti taj utp kabel seriski spojen unutar sebe i isto nista
scooter freek- Broj poruka : 14
Datum upisa : 02.01.2009
Re: induktivni predajnik
Za takve stvari nije povoljan utp kabel. On ima međusobno upredene parice baš zbog smanjenja induktivnost (gledaj sliku gore), a tebi za taj predajnik treba što veća induktivnost, zato uzmi višežilni običan kabel (može i flat kabel za PC) ili namotaj neku lak žicu. Za prijemnu induktivnost uzmi neki kalem od relea za viši napon. Taj kalem priključi na neko pojačalo i to je to!
U pedesetim godinama su bili sistemi za simultano prevođenje u velikim salama napravljeni po tom principu. Oko cele sale je bila takva indukciona petlja, a svaki korisnik je imao indukcijski prijemnik sa slušalicama.
U pedesetim godinama su bili sistemi za simultano prevođenje u velikim salama napravljeni po tom principu. Oko cele sale je bila takva indukciona petlja, a svaki korisnik je imao indukcijski prijemnik sa slušalicama.
Re: induktivni predajnik
znaci umjesto torusa u odasiljacu uzmem flat kabel i probam to sa njime?
meni nije potreban prijamni torus jer imam prijamnu slusalicu
meni nije potreban prijamni torus jer imam prijamnu slusalicu
scooter freek- Broj poruka : 14
Datum upisa : 02.01.2009
Re: induktivni predajnik
Ako imaš prijemnik iz linka u prvom postu ove teme, probaj ga približiti telefonskoj slušalici i videti češ kako lepo radi.
Sa tim se slažem. Tu zavojnicu moraš priključiti na izlaz nekog NF pojačala.mataya u drugoj temi ::kao prvo nemoguce je da se predajnik sastoji samo od zavojnice i kondenzatora.
pretpostavljam da ti za predajnik nije toliko bitna velicina pa bi bilo nabolje da ti to malo slikas, a
zatm napravis neko pojacalo pa ces imat jako velik domet (2cm nije nista sa pojacalom mozes slozit domet 50m bez problema)
Re: induktivni predajnik
Sada tek vidim zašto bi ti to trebao. Zato ti ponovo pišem:
Branez ::Oko cele sale je bila takva indukciona petlja, a svaki korisnik je imao indukcijski prijemnik sa slušalicama.
Re: induktivni predajnik
izvini sto sam tako naporan jer ne razumijem
kako da spoim induktivnu petlju od flat kabla? da ju spoim umjesto zavojnice ili kako?
tj spoim ju na kondenzator i maknem zavojnicu ??
da imam slusalicu iz prvog posta
kako da spoim induktivnu petlju od flat kabla? da ju spoim umjesto zavojnice ili kako?
tj spoim ju na kondenzator i maknem zavojnicu ??
da imam slusalicu iz prvog posta
scooter freek- Broj poruka : 14
Datum upisa : 02.01.2009
Re: induktivni predajnik
Tako:

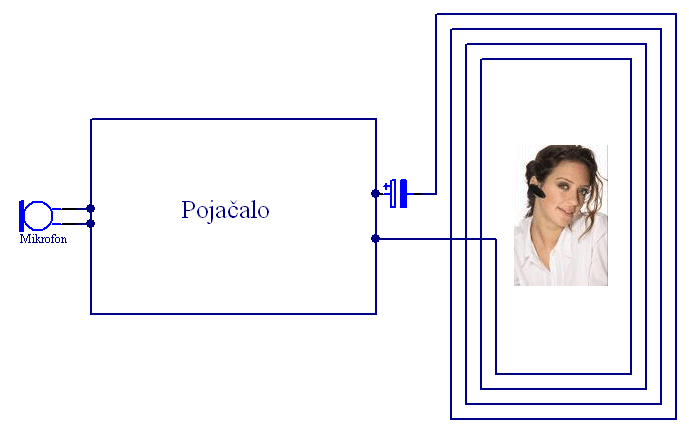

Ako je sve mišljeno kao šalabaster, ne dajem više savjeta!scooter freek na drugom forumu ::dobro si rekao to ti je ono za varanje na testovima, to se spaja na mob..
Re: induktivni predajnik
ovo sto ja imam je to za varanje na testovima ali svrha toga nije za to, skolu sam odavno zavrsio tako da nema smisla nikakvim testovim, to mi je potrebno u privatne svrhe radi jenog malog kućnog hobija
dali igra ulogu kako je kondenaztor okrenut i dali igra ulogu velicina kondenzatora?
pokusao sam sa flat kablom ali nisam spoio sve zice u seriju vec jedno 5 komada i bolje je od utp kabla ali losije od originala
dali igra ulogu kako je kondenaztor okrenut i dali igra ulogu velicina kondenzatora?
pokusao sam sa flat kablom ali nisam spoio sve zice u seriju vec jedno 5 komada i bolje je od utp kabla ali losije od originala
scooter freek- Broj poruka : 14
Datum upisa : 02.01.2009
Re: induktivni predajnik
kondenzator ti nije bitan.
jesi li izbacio onu zavojnicu?
jesi li izbacio onu zavojnicu?
mataya- Broj poruka : 68
Datum upisa : 13.11.2008
Godina : 31
Lokacija : Hrvatska,Varazdin
Re: induktivni predajnik
nisam ju potpuno izbacio vec na tocke na koje se spaja zavojnica sam spoio flat kabel (seriji)
scooter freek- Broj poruka : 14
Datum upisa : 02.01.2009
Re: induktivni predajnik
imas bezveze gubitke spoji tocno kako ti je covjek nacrtao i morao bi imat veci domet...
ono sto sam napisao za domet nije tocno jer sam tada mislio da se radi rf predajniku...
ono sto sam napisao za domet nije tocno jer sam tada mislio da se radi rf predajniku...
mataya- Broj poruka : 68
Datum upisa : 13.11.2008
Godina : 31
Lokacija : Hrvatska,Varazdin
Re: induktivni predajnik
pokusati cu za vikend jer trenutno nisam doma,
što smatras pod tada? pojacalo?ono sto sam napisao za domet nije tocno jer sam tada mislio da se radi rf predajniku...
scooter freek- Broj poruka : 14
Datum upisa : 02.01.2009
Re: induktivni predajnik
ma ne to nego sam rekao da bi trebao imati domet preko 50m...
mislio sam da to radi preko radio valova, sad kako velik prostor mozes pokrit sa magnetskim poljem nisam siguran ali 50m bas i nebi islo.
ali svejedno ako napravis petlju sa kablom i preko kondenzatora spojis na izlaz pojacala barem 20cm okolo kabla moralo bi radit.
nemoj bezveze rasturat predajnik nego kupi kondenzator ili izvadi iz nekog pokvarenog uređaja uzmi kabel od mrezne kartice i spajaj kako smo ti napisali pa ekesperimentiraj s tim.
btw. to bi moralo radit, a ako bi odustao javi ja bi kupio prijemnik
mislio sam da to radi preko radio valova, sad kako velik prostor mozes pokrit sa magnetskim poljem nisam siguran ali 50m bas i nebi islo.
ali svejedno ako napravis petlju sa kablom i preko kondenzatora spojis na izlaz pojacala barem 20cm okolo kabla moralo bi radit.
nemoj bezveze rasturat predajnik nego kupi kondenzator ili izvadi iz nekog pokvarenog uređaja uzmi kabel od mrezne kartice i spajaj kako smo ti napisali pa ekesperimentiraj s tim.
btw. to bi moralo radit, a ako bi odustao javi ja bi kupio prijemnik
mataya- Broj poruka : 68
Datum upisa : 13.11.2008
Godina : 31
Lokacija : Hrvatska,Varazdin
Re: induktivni predajnik
ma uzeo sam samo slusalice za mp3 i na njih cu probati ali rekao je onaj covijek da nevalja kabel od mrezne kartice vec onaj flat kabel (to ti je onaj s kojim se spaja hdd na maticnu onaj plosnati sa puno zica
i hebe me to sto nemam pojaclao pa ja to radim bez pojacala tj. nemam pojacalo na 9V
i hebe me to sto nemam pojaclao pa ja to radim bez pojacala tj. nemam pojacalo na 9V
scooter freek- Broj poruka : 14
Datum upisa : 02.01.2009
Re: induktivni predajnik
da spetljane su zice...
flat nije praktican ...
ali probaj spojit.
umjeto pojacala mozes spojit na neku liniju koja ima zasebne zvucnike pa onda kasnije napravis ili kupis pojacalo.
imam ti ja zavojnicu sto sam dobio, a bila je predviđena za TC ali je motao tip bezveze pa ima oko 6000 zavoja
flat nije praktican ...
ali probaj spojit.
umjeto pojacala mozes spojit na neku liniju koja ima zasebne zvucnike pa onda kasnije napravis ili kupis pojacalo.
imam ti ja zavojnicu sto sam dobio, a bila je predviđena za TC ali je motao tip bezveze pa ima oko 6000 zavoja
mataya- Broj poruka : 68
Datum upisa : 13.11.2008
Godina : 31
Lokacija : Hrvatska,Varazdin
